■ 特徴

・小型、高効率　 ・高気密　　ヘリウムリークテスト　1.0×１０-8 Pa・m3/sec　以下 ・低圧損　　約５０ ｋＰａ (空気　１５０ ℃　２００ ＬＭにて）

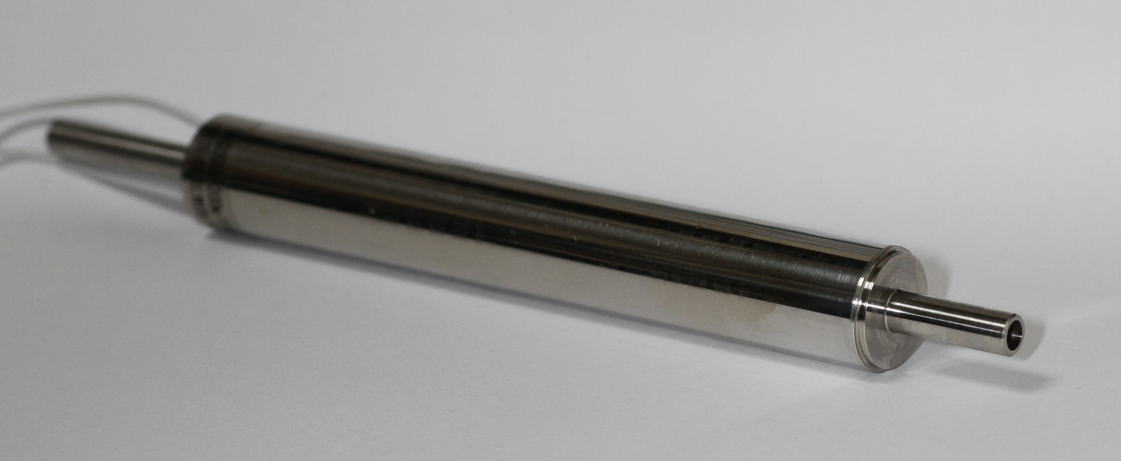

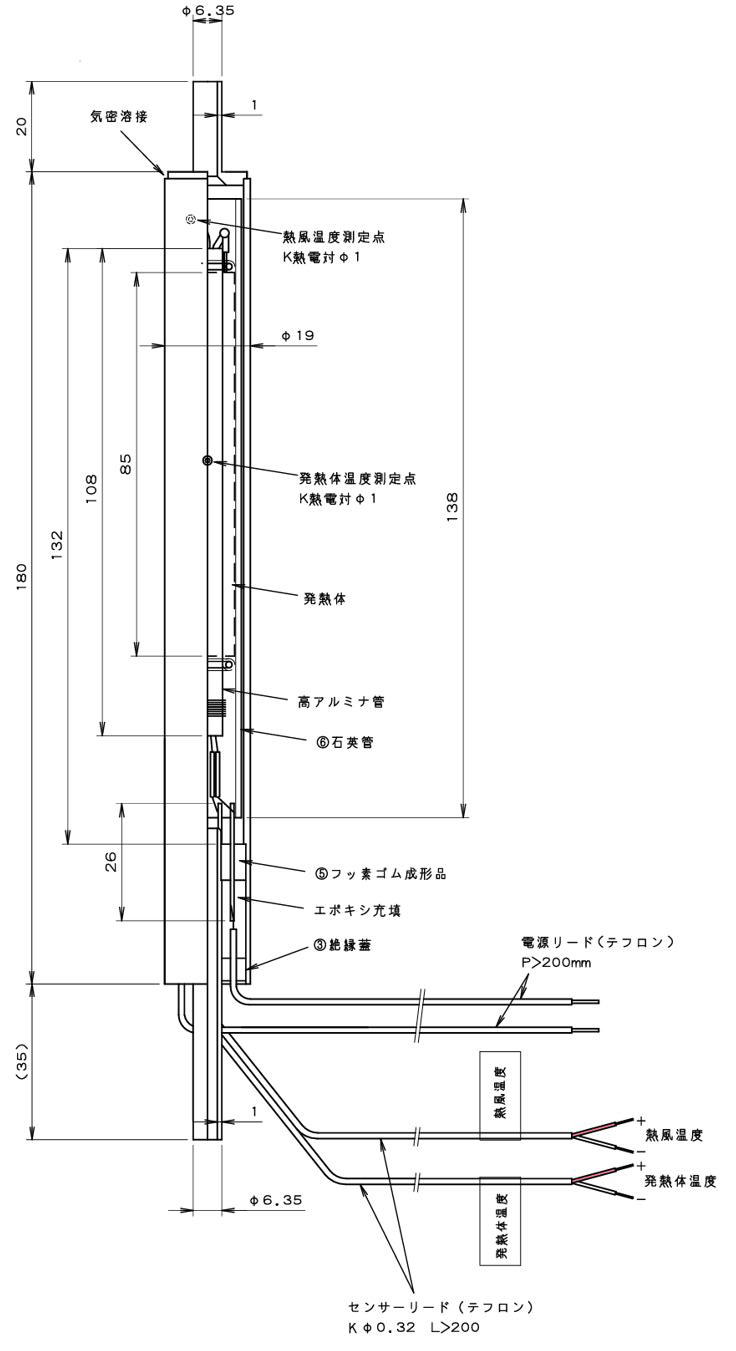

■ 外形図

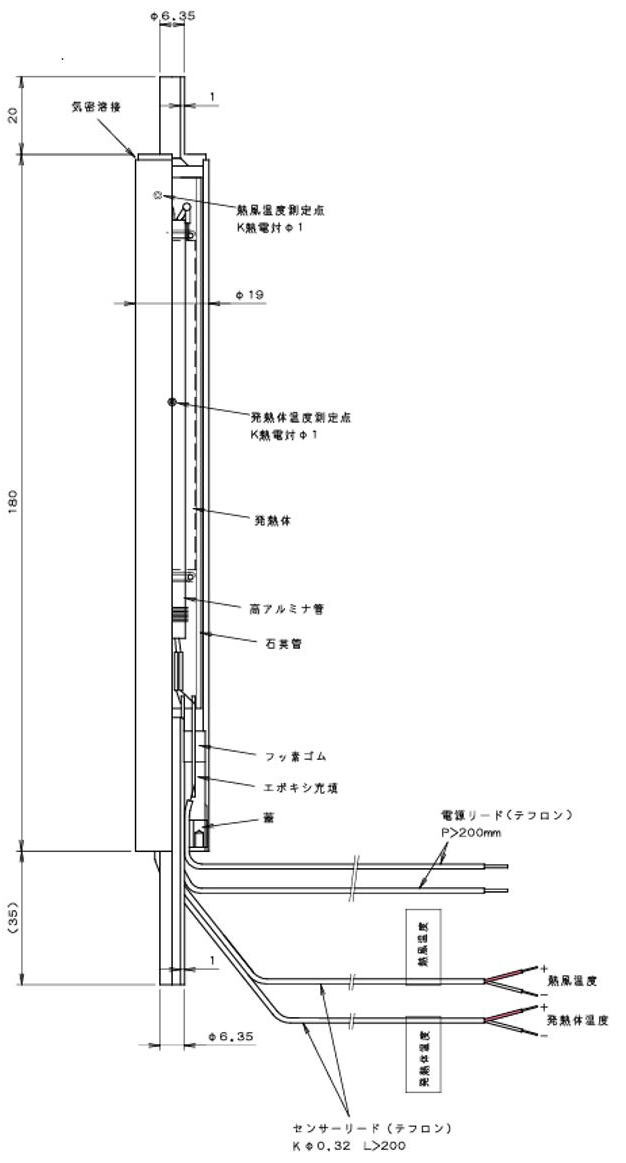

６５０Ｗモデル　　　　　　　　　　　　　　　　　１．６ｋＷモデル 　※製作例です

概要（標準型熱風ヒーターと共通）
	・小型熱風ヒーターとは    小型熱風ヒーターとは、Fe-Cr-Al系電熱線からなる高密度花巻発熱体を石英管の中に配置し、その中にエアーを通して加熱する構造の熱風ヒーターです。 熱風機、熱風発生器、ノンフレーム（無炎）トーチ、ジェットヒーターなどとも 呼ばれます。 フィンテックは、この小型ヒーターのパイオニアです。 ※ＣＥマーキング対応致しました（2017年6月から）。 ・SAHシリーズの基本構造図
高効率、ハイパワー　max ８00℃
加熱状態の ホットエアーヒーター 内部の発熱体	常温〜800℃の任意の温度にガスを加熱します。 ・推奨エアー流量と圧損 形式例 流量［L/min］  圧損 ［MPa］ SAH-15HT 10〜400 0.3
省スペース対応 も可能です。ただし、圧力損失は若干大きくなります。 新開発の超高密度発熱体HD-coilを採用。従来品からのサイズダウンを達成し、他社類似品と比較しても圧倒的な小型で、本来取り付けたかったところにも容易に取り付けられるコンパクトサイズです。 更に特注対応で小型化（全長65mm）の製作実績もございます。
特注品、試作品対応
特殊品対応、カスタマイズにも対応します。 特殊ノズルなどで実績があります。

・用途事例

排ガス処理装置 真空ポンプ など、気密性が必要な装置に

・設置例

当社、専用コントローラによる接続例です。

	・FCMシリーズ

	・AHC-2シリーズ

※専用コントローラにつきましてはこちらをご覧ください。

・気体別使用可否

気体の種類	使用	備　考
空気、酸素		オイルミスト、水などを多少に含まないこと。
窒素、 アルゴン		不活性ガスは全て使用可能です。但し、空気での使用に比べ、寿命は短くなる傾向にあります。
水素		600℃以上で空気中に出た時点で発火します。
水蒸気		発熱体に水滴が付着すると漏電、断線します。
都市ガス、 ＬＰＧ		熱分解し、発熱体に炭素が付着します。

※あくまでも使用時の参考としてください。各気体での使用を保証するものではありません。

TOP

■ 形式一覧

・10Sシリーズ

ノズル形状	金属管サイズ	接続口仕様概要	定格電圧 ［v］	定格電力 ［W］	形式
	Φ13 X 57ｍｍ	エアー入口 PTネジR1/8 吹出口 ストレートノズルΦ8.5	100/200	250	SAH□V-250W/10AS/(R1/8-)/L57
				350	SAH□V-350W/10AS/(R1/8-)/L57
			200	440	SAH200V-440W/10AS/(R1/8-)/L57
	Φ13 X 94ｍｍ			650	SAH200V-650W/10AS/(R1/8-)/L94
				800	SAH200V-800W/10AS/(R1/8-)/L94
				1k	SAH200V-1kW/10AS/(R1/8-)/L94
	Φ13 X 48ｍｍ	エアー入口 PTネジR1/8 吹出口 絞りノズルΦ2	100/200	250/350/440	SAH□V-□W/10BS/Φ2/L48
	Φ13 X 85ｍｍ		200	650/800/1k	SAH200V-□W/10BS/Φ2/L85
	Φ13 X 48ｍｍ	エアー入口 PTネジR1/8 吹出口 スリットノズル0.5X26	100/200	250/350/440	SAH□V-□W/10CS/0.5X26/L48
	Φ13 X 85ｍｍ		200	650/800/1k	SAH200V-□W/10CS/0.5X26/L85
	Φ13 X 66ｍｍ	エアー入口 PTネジR1/8 吹出口 M12Fネジ	100/200	250/350/440	SAH□V-□W/10PS/M12F/L66
	Φ13 X 103ｍｍ		200	650/800/1k	SAH200V-□W/10PS/M12F/L103
	Φ13 X 66ｍｍ	エアー入口 PTネジR1/8 吹出口 M13オネジ	100/200	250/350/440	SAH□V-□W/10PS/M13M/L66
	Φ13 X 103ｍｍ		200	650/800/1k	SAH200V-□W/10PS/M13M/L103

・15Sシリーズ

ノズル形状	金属管サイズ	接続口仕様概要	定格電圧 ［v］	定格電力 ［W］	形式
	Φ19 X 95ｍｍ	エアー入口 PTネジ 吹出口 ストレートノズルΦ12.5	100/200	650	SAH□V-650W/15AS/L95
			200	1k	SAH200V-1kW/15AS/L95
	Φ19 X 120ｍｍ			1.6k	SAH200V-1.6kW/15AS/L120
	Φ19 X 85ｍｍ	エアー入口 PTネジ 吹出口 絞りノズルΦ2	100/200	650	SAH□V-650W/15BS/Φ2/L85
			200	1k	SAH200V-1kW/15BS/Φ2/L85
	Φ19 X 110ｍｍ			1.6k	SAH200V-1.6kW/15BS/Φ2/L110
	Φ19 X 85ｍｍ	エアー入口 PTネジ 吹出口 スリットノズル0.5X26	100/200	650	SAH□V-650W/15CS/0.5X26/L85
			200	1k	SAH200V-1kW/15CS/0.5X26/L85
	Φ19 X 110ｍｍ			1.6k	SAH200V-1.6kW/15CS/0.5X26/L110
	Φ19 X 95ｍｍ	エアー入口 PTネジ 吹出口 M19ネジ（外ネジ）	100/200	650	SAH□V-650W/15PS/M19M/L95
			200	1k	SAH200V-1kW/15PS/M19M/L95
	Φ19 X 120ｍｍ			1.6k	SAH200V-1.6kW/15PS/M19M/L120
	Φ19 X 104ｍｍ	エアー入口 PTネジ 吹出口 M17Fネジ（内ネジ）	100/200	650	SAH□V-650W/15PS/M17F/L104
			200	1k	SAH200V-1kW/15PS/M17F/L104
	Φ19 X 129ｍｍ			1.6k	SAH200V-1.6kW/15PS/M17F/L129

・オプション

内容	仕様概要	形式
エアー入口形状	R1/4（Rc1/8）	***/(R1/4-)
	ワンタッチ継手φ6チューブ	***/+PMF6
熱風吹出口	1/4PT（R1/4)	***/(R1/4-)
	1/8PT（R1/8)	***/(R1/8-)
	φNdxNL(サイズ指定製作)	***/任意
電線、熱電対	電源、K熱電対　長さ 200mm	***/+S
	電源、K熱電対（熱風、発熱体）長さ 200mm	***/+2S
	R熱電対リード長 200mm	***/+S(R)
リード線延長	電源リード線延長 1m当り	***/P□m
	K熱電対リード線延長 1m当り	***/S□m
	R熱電対リード線延長1m当り	***/S(R) □m

専用コントローラ（駆動用SSR/SCR内蔵）

形式	AHC	FCL	FCN	FCH	FCM
外観
仕様概要	温度制御	手動出力、流量設定	温度制御 手動流量設定	温度制御、手動流量設定 電磁弁による流量ON/OFF	温度制御、流量制御 電磁弁による 流量ON/OFF
最大電流	10Ａ	5/10A	10/20A
定格電圧	AC100〜240V	AC100/200V	AC100〜240V

※専用コントローラは予め任意のメーカーの温度調節器が搭載されています。
お客様にてご用意される温度調節器でも制御出来る可能性はありますが、パラメーターは特異なので、必ずご相談ください。

TOP

■ 特性図（代表形式））

TOP

■ 外形図（代表形式）

		・SAH-10Sシリーズ

		・SAH-15Sシリーズ
