小型熱風ヒーター

特徴 セレクション
ガイド
特性図 外形図 使用上の注意

■ 特徴

概要




・小型熱風ヒーターとは

小型熱風ヒーターとは、Fe-Cr-Al系電熱線からなる高密度花巻発熱体を石英管の中に配置し、その中にエアーを通して加熱する構造の熱風ヒーターです。
熱風機、熱風発生器、ノンフレーム(無炎)トーチなどとも呼ばれます。



・SAHシリーズの基本構造図


高効率、ハイパワー max 1000℃


加熱状態の
ホットエアーヒーター



常温〜800℃(
最高1000℃:SAH-23Sシリーズ)の任意の温度の熱風を安定して吹き出し、スポット加熱を安全にクリーンに実現します。
CO2削減や、安全性向上のために、バーナーから切り替えるといったご用途にも是非ご検討下さい。
自動車用など大型の樹脂成形品のバリ取りには、3kWか4kWのモデルが適することが多いです。ご相談下さい。

・推奨エアー流量
形式例  容量[W]
(標準)
流量[L/min]
SAH-10S 100 〜 1000  10 〜 180
SAH-15S 650 ~ 4000  20 〜 250
SAH-23S 6000  30 〜 400
10X6PH 1000 ~ 10,000  30 〜 900
30X6PH  10,000 ~ 30,000 120 〜 4000

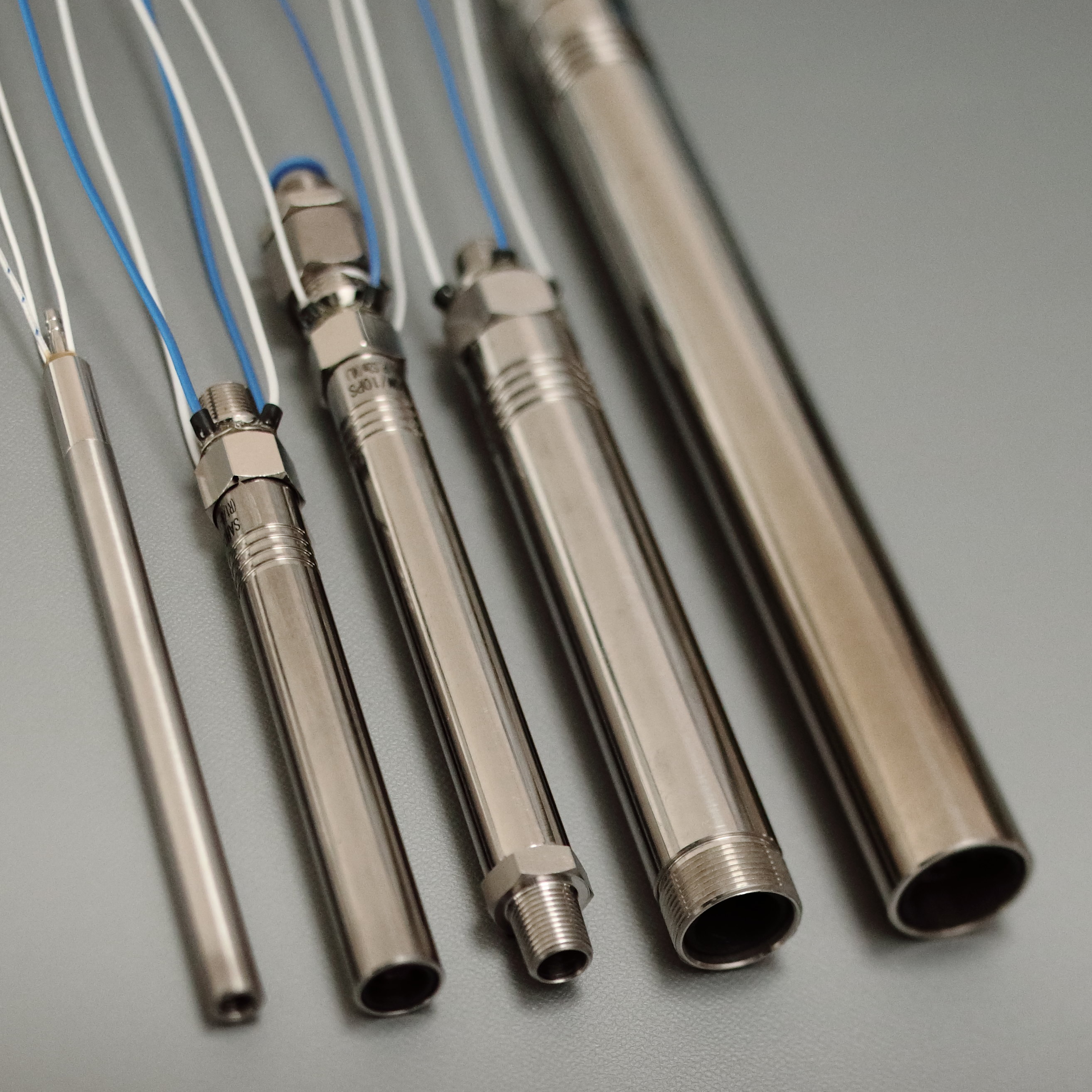

豊富なラインナップ

コンパクト大容量
10X6PHシリーズ

標準最大 30kW

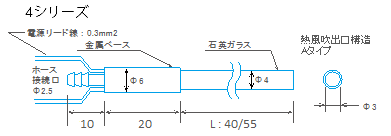

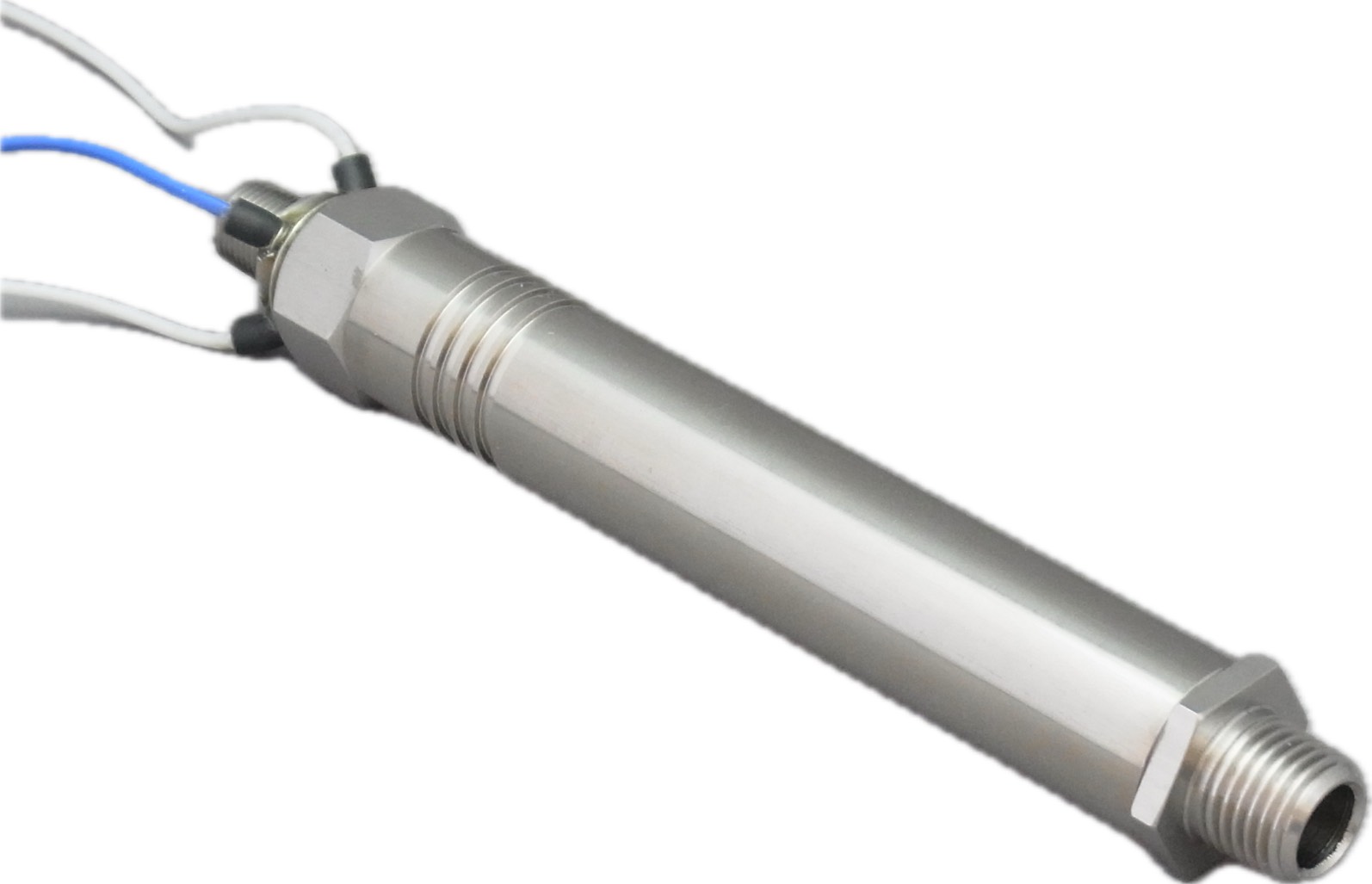

超小型タイプ
4M/6Mシリーズ
100W~300W


基本構造としては熱風ヒーターユニットをステンレスパイプ製のケースに組み込まれています。
内蔵するヒータユニットが1本のものと6本並列になったもの、クリーン対応できる機種などもございます。
省スペース対応

本来取り付けたかったところにも容易に取り付けられるコンパクトサイズをラインナップしています。



更に特注対応で小型化(全長65mm)の製作実績もございます。


特注品、試作品対応

特殊品対応、カスタマイズにも対応します。
特殊ノズル、高効率で超小型サイズなど豊富な実績があります。




カスタマイズ事例につきましてはこちらでご確認ください。



・用途事例




   電子部品


  半田の予備加熱     ケバ取り    巻線予備加熱    ウエハ乾燥   局所リフロー
  はんだ付け
予備加熱

  ケバ取り   巻線熱融着、
はんだ付
  ウェハ乾燥   スポット
リフロー



  ハーネス
熱収縮
  実装基板
リワーク
  リワーク
予備加熱

部分はんだ
予備加熱



   自動車部品、金属加工



      加硫加工前    塗装ロボット    焼きかしめ
  成形部品の
バリ取り
  加硫加工前     塗装ロボット    焼きかしめ


  プラスチック加工


  成型バリ取り    フィルム熱収縮
  成型バリ取り   フィルム
熱収縮
  キャップ
シール
シュリンク
トンネル
プリフォーム


  食品・薬品・化粧品



  印字乾燥     焼き色付け
  印字乾燥   焼き色付け    ラベル活性化   キャップ
シール
  シュリンク
トンネル


  その他


  ガス加熱
  ガス加熱



更に詳しい情報はアプリケーション事例



・設置例

当社、専用コントローラによる接続例です。

・FCMシリーズ




・AHC-2シリーズ





※専用コントローラにつきましてはこちらをご覧ください。



・気体別使用可否

気体の種類 使用 備 考

空気、酸素

オイルミスト、水などを多少に含まないこと。

窒素、
アルゴン

不活性ガスは全て使用可能です。但し、空気での使用に比べ、寿命は短くなる傾向にあります。

水素

600℃以上で空気中に出た時点で発火します。

水蒸気

発熱体に水滴が付着すると漏電、断線します。

都市ガス、
LPG

熱分解し、発熱体に炭素が付着します。

※あくまでも使用時の参考としてください。各気体での使用を保証するものではありません。



TOP


■ 形式一覧(セレクションガイド)

形式 SAH-4M
SAH-6M
SAH-10S
SAH-15S

SAH-23S
SAH-18
SAH-29
□X6PH CLH
外観
タイプ 超小型 標準 大容量 大容量
コンパクト
クリーン
外径[mm] 4/8 13/19/28 18/29  38〜101.6 13〜140
加熱温度 〜800℃ 〜900℃
〜1000℃
〜800℃  〜600℃
定格電圧  AC100/200V(4MはAC100Vのみ)
AC100〜440V
AC100/200V
定格電力 50〜150W
100〜200W
100〜800W
500〜1kW

6kW
1k〜3kW
3k〜6kW
1k〜30kW  100〜12kW

※ノズルのカスタマイズの対応事例、ご相談はこちらへどうぞ。
※定格電圧は120V、220V、240v対応もございます。詳細につきましてはお問い合わせください。


専用コントローラ(駆動用SSR内蔵)
形式 AHC  AHC-M2
 外観
仕様概要 温度制御 温度制御、および
流量制御
外部信号による
温度、流量ON/OFF
最大電流  10A
定格電圧 AC100〜240V

※専用コントローラは予め任意のメーカーの温度調節器が搭載されています。
お客様にてご用意される温度調節器でも制御が可能な場合はあります。


■ 特性図(代表形式)







■ 外形図(代表形式)

・SAH-10Sシリーズ



・SAH-15Sシリーズ

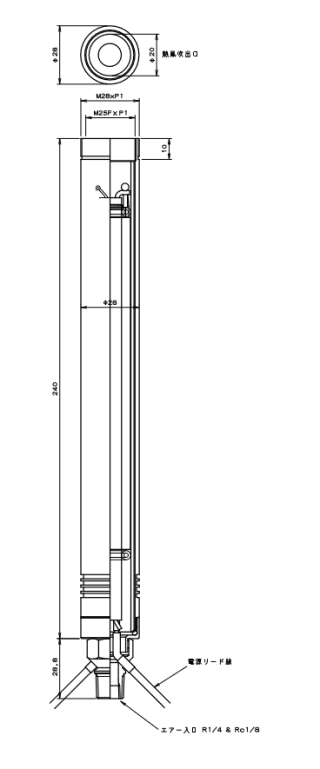

・SAH-23Sシリーズ



・SAH-18シリーズ





・10X6PHシリーズ

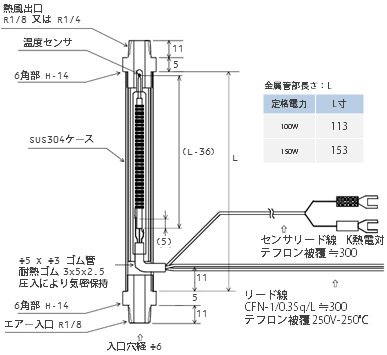

・CLH-10PHシリーズ





※その他製品につきましてはお問い合わせください。

■ 使用上の注意

・加熱部及び保護管は高温となりますので可燃物を置いたり、近づけたりしないでください。(火災の原因)
・爆発の危険がありますのでヒーター内を流す気体に天然ガス、都市ガス、プロパンガスや水素は使用しないでください。
(爆発・火災の原因)
・発熱体部及び金属管は高温となりますので直接素手で触れないよう取付け、取扱には十分ご注意ください。(火傷の原因)
・ヒーターの結線や取付け、取外しは必ず電源の供給元を切った状態で行ってください。(感電の原因)
・電源端子等の充電部には触らないでください。(感電の原因)
・本製品は屋内専用で、屋外では使用しないでください。(漏電・感電・火災の原因)
・ヒーター取付け部装置外観近傍に のマークをヒーター取付け位置近傍に のマークを表示してください。
どちらもマーク下地は黄色、枠・マークは黒色の表示でお願いします。
・ヒーターを取付ける際には、ヒーターが組込まれる装置を必ずアースを取ってください。(感電の原因)
・使用後(電源OFF)もしばらくの間、ヒーター本体は蓄熱されていますので十分ヒーターを冷却してから取付け・取り外し作業を行ってください。(火傷の原因)
・接続するエアー供給用ホースは、ベース部の温度が100℃以上に達する場合には耐熱用ホース管を使用してください。
・ヒーター内部に異物が入らないようにしてください。(火災・故障の原因)
・ヒーター吹出口をふさぐことのない状態で使用してください。(火災の原因)
・高温の熱風は無色透明で肉眼では見る事は出来ません。
・本ヒーターは温度、電圧、流量等本書に指示された範囲でご使用ください。(火災・故障の原因となります。)
・本ヒーターは機械部品として設計されたものであり、必ず機械内部に取付けてご使用ください。
・起動時は必ず先にエアーを流してから電源をONにしてください。
・停止時は必ず先に電源をOFF、ヒーター温度が50℃以下まで下がったことを確認してから、エアーを止めてください。
(エアーの無い状態でヒーターに通電すると、ヒーターが断線します。)
・ヒーター使用中にヒーターに衝撃を与えないでください。断線する恐れがあります。
・高温で使用する場合、仕様書に記載された最低エアー流量に従って使用してください。
・電源側に必ずヒューズ、又はブレーカーをいれてください。
・端子ネジは、緩み・抜けの無いよう確実に接続してください。(締め付けが不完全だと感電、火災の恐れがあります。)
・下記の環境条件にて使用してください。
 周囲の雰囲温度 0〜60℃
 周囲の雰囲湿度 10〜80%
供給エアー圧力は0.6MPa 以下(ノズルタイプにより0.2MPa 以下のものもあり。)



掲載されているアプリケーション・用途事例はあくまでも参考事例となっております。
実際には製品仕様、安全性の確認、実機評価などにて使用をご判断ください。
本製品は産業用途向けの製品です。一般消費者が直接設置・施工・使用する用途には利用しないでください。
また、未記載の条件や環境での使用、及び原子力関連設備、医療機器、鉄道、航空、車両機器、娯楽設備、生命・身体や財産に影響を与える機械・装置、これらに準ずる高度な信頼性、安全性が必要な機械・装置などでご使用される場合、詳細仕様、使用上の注意事項などをご確認いただきご使用ください。
当社製品が万が一、故障、不適合事象が生じた場合、お客様の機械・装置において、フェールセーフ設計、その他保護・安全回路の設計 および 設置をお客様の責任で実施することにより、信頼性・安全性の確保をお願いいたします。
