■ 特徴

概要

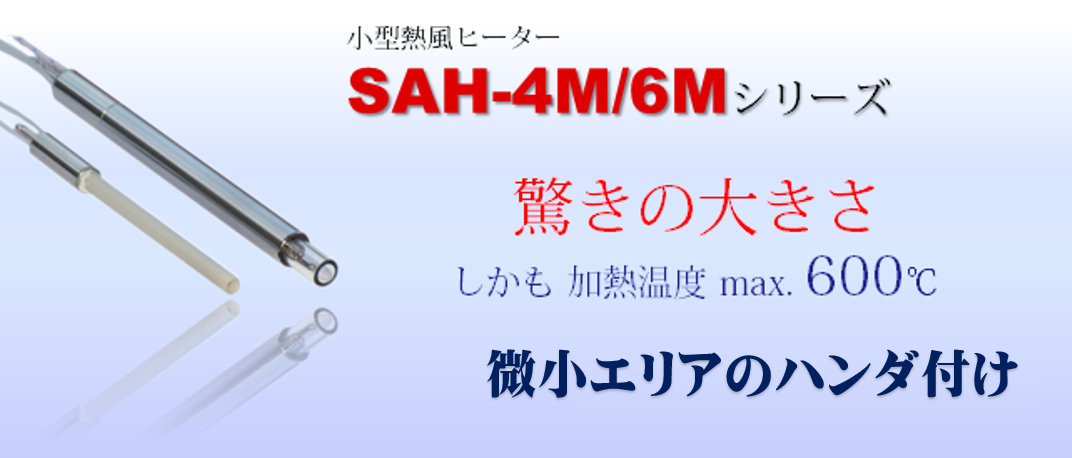

	・小型熱風ヒーターとは    小型熱風ヒーターとは、Fe-Cr-Al系電熱線からなる高密度花巻発熱体を石英管の中に配置し、その中にエアーを通して加熱する構造の熱風ヒーターです。 熱風機、熱風発生器、ノンフレーム（無炎）トーチなどとも呼ばれます。  ・SAHシリーズの基本構造図     ※4Mシリーズは金属管ではなく石英ガラス、アルミナ（セラミック）管になります。温度センサも内部ではなく外部に取付けとなります。
省スペース対応
4Mシリーズは熱風吹出口部外径がΦ4、全長は70mmと85mmです。 本来取り付けたかったところにも容易に取り付けられるコンパクトサイズです。   標準モデル10Sシリーズと 4Mシリーズの比較
超小型でも高効率、ハイパワー　max 600℃
常温〜600℃の任意の温度の熱風を安定して吹き出し、スポット加熱を安全にクリーンに実現します。
微小流量に対応
			最低流量 1L/min以下に対応します。 実装基板上の予備加熱やはんだなど微小スポット加熱、周辺を温めたくない場合などに有効です。 ・推奨エアー流量と圧損 形式例 流量［L/min］  圧損 ［MPa］  SAH-4M 0.5〜20 0.2 SAH-6M 1〜30 0.3
特注品、試作品対応
	特注、試作対応、カスタマイズ設計にも対応します。 全長65mmの製作実績がございます。 カスタマイズ事例につきましてはこちらでご確認ください。

・用途事例

電子部品                             はんだ付け 予備加熱    ケバ取り   巻線熱融着、 はんだ付   スポット リフロー

更に詳しい情報はアプリケーション事例へ

・設置例

当社、専用コントローラによる接続例です。

	・FCMシリーズ

	・AHC-2シリーズ

※専用コントローラにつきましてはこちらをご覧ください。

・気体別使用可否

気体の種類	使用	備　考
空気、酸素		オイルミスト、水などを多少に含まないこと。
窒素、 アルゴン		不活性ガスは全て使用可能です。但し、空気での使用に比べ、寿命は短くなる傾向にあります。
水素		600℃以上で空気中に出た時点で発火します。
水蒸気		発熱体に水滴が付着すると漏電、断線します。
都市ガス、 ＬＰＧ		熱分解し、発熱体に炭素が付着します。

※あくまでも使用時の参考としてください。各気体での使用を保証するものではありません。

TOP

■ 形式一覧

・４Mシリーズ

ノズル形状	石英管サイズ	接続口仕様概要	定格電圧 ［v］	定格電力 ［W］	形式
	Φ4 X 40ｍｍ	エアー入口 Φ2.5、ゴム管接続 吹出口ノズル Φ3	100	50	SAH100V-50W/4AM
	Φ4 X 55ｍｍ			100	SAH100V-100W/4AM
	Φ4 X 40ｍｍ	エアー入口 Φ2.5、ゴム管接続 吹出口ノズル Φ1.5		50	SAH100V-50W/4BM/Φ1.5
	Φ4 X 55ｍｍ			100	SAH100V-100W/4BM/Φ1.5

・6Mシリーズ

ノズル形状	石英管サイズ	接続口仕様概要	定格電圧 ［v］	定格電力 ［W］	形式
	Φ8 X 70ｍｍ	エアー入口 Φ3、ホース接続 吹出口ノズル Φ4	100	50	SAH100V-50W/6AM
			100/200	100	SAH□V-50W/6AM
			100	180	SAH100V-180W/6AM
			200	150	SAH200V-150W/6AM
		エアー入口 Φ3、ホース接続 吹出口 絞りノズル内径Φ1.5	100	50	SAH100V-50W/6BM/Φ1.5
			100/200	100	SAH□V-50W/6BM/Φ1.5
			100	180	SAH100V-180W/6BM/Φ1.5
			200	150	SAH200V-150W/6BM/Φ1.5
		エアー入口 Φ3、ホース接続 吹出口 スリットノズル 1X3	100	50	SAH100V-50W/6CM/1X3
			100/200	100	SAH□V-50W/6CM/1X3
			100	180	SAH100V-180W/6CM/1X3
			200	150	SAH200V-150W/6CM/1X3
	Φ8 X 72ｍｍ	エアー入口 Φ3、ホース接続 吹出口 M8外ネジ	100	180	SAH100V-180W/6PM/M8M
			200	150	SAH200V-150W/6PM/M8M
	Φ8 X 90ｍｍ	エアー入口 Φ3、ホース接続 吹出口 M5内ネジ	100	180	SAH100V-180W/6PM/M5F
			200	150	SAH200V-150W/6PM/M5F

・オプション形式

オプション内容	仕様概要	形式
電線、熱電対	電源、K熱電対 長さ200mm	***/+S
	R熱電対リード超 200mm	***/+S(R)
リード線延長	電線リード線延長 1m当たり	***/P□m
	K熱電対リード線延長 1m当たり	***/S□m

専用コントローラ（駆動用SSR/SCR内蔵）

形式	AHC	FCL	FCN	FCH	FCM
外観
仕様概要	温度制御	手動出力、流量設定	温度制御 手動流量設定	温度制御、手動流量設定 電磁弁による流量ON/OFF	温度制御、流量制御 電磁弁による 流量ON/OFF
最大電流	10Ａ	5/10A	10/20A
定格電圧	AC100〜240V	AC100/200V	AC100〜240V

※専用コントローラは予め任意のメーカーの温度調節器が搭載されています。
お客様にてご用意される温度調節器でも制御は可能です。

TOP

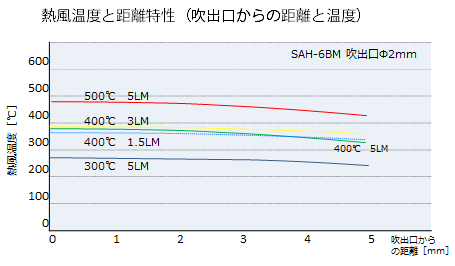

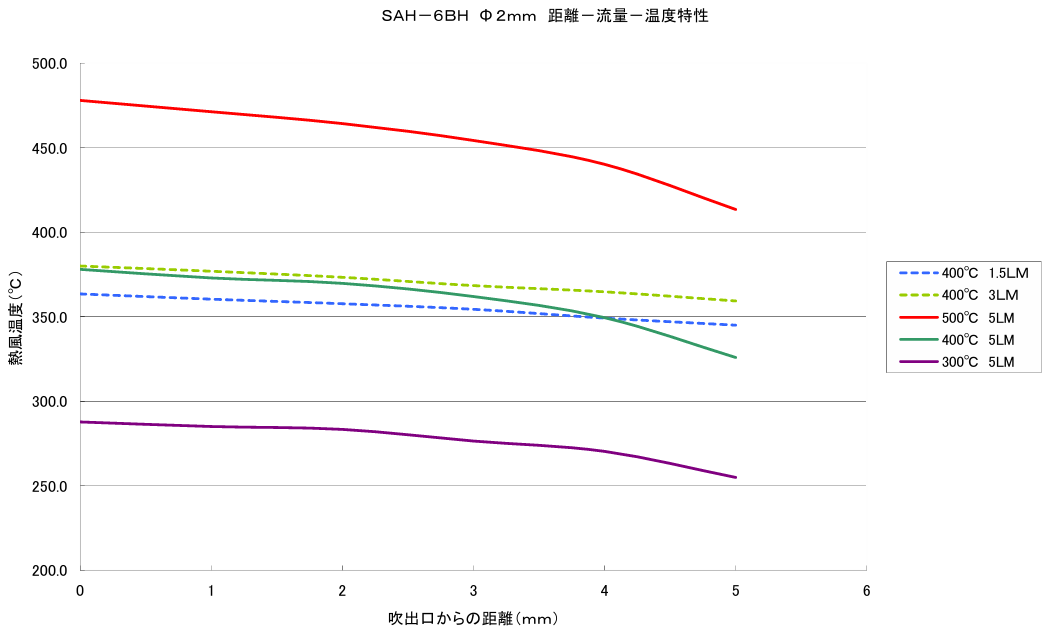

■ 特性図（代表形式）

TOP

■ 外形図（代表形式）

		・SAH-4M/6Mシリーズ

・SAH-4Mシリーズ

・SAH-6Mシリーズ
