微細電子部品、パワー系部品のはんだ付け工程の
予備加熱、リワーク
−電子部品・基板実装業界− |
|
|
|
|
|
■専用コントローラの使用で柔軟な設定変更、高い再現性
→作業者の負荷、熟練度に左右されない安定した品質を実現 |
AHC-M2
|
|
|
|

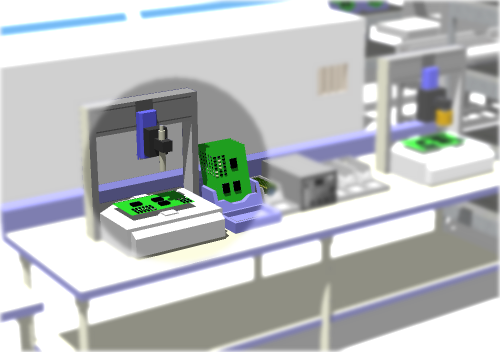

微細電子部品やパワー系部品のハンダ付けにお悩みでしたら、エアー
ヒーターの活用をおすすめします。
ハンダコテ
鉛フリーはんだでは設定温度が高めでビット交換を毎日実施する
熱風ヒーターを併用すると
熱風で非接触、局所の予備加熱をすることで、はんだごての
設定温度を下げ（e.g. 500℃→450℃）、ビットの交換周期を
長くでき、はんだののり品質の向上と更に保守費用の削減
にもつながります。
レーザーハンダ付け装置
ワット密度が高すぎて急激に加熱しすぎる
熱風ヒーターを併用すると
ソフトな加熱ができるようになる
立体的な構造部に大きめのリード線をハンダ付け
ハンダコテだけでは点接触で熱が伝わるのに時間がかかり
上手くハンダ付けできない
熱風ヒーターを併用すると
熱風は立体的に回り込むので補助的に加熱をすることで
濡れ性が劇的に上がり短時間でハンダが伸びるようになります
ポイントフロー装置でも有効です
 |
対象製品：ホットエアーヒーター
（小型細径熱風ヒーター）
|
| |
|
|
|
| |
 |
|
SAH-4M/6Mシリーズ
小型、微小スポット
|
| |
|
|
|
 製品情報はホットエアーヒーター（小型熱風ヒーター）のページへ
 |
もっと詳しく知りたい。
お気軽にお問い合わせください。 |
|
|
|
 推奨機種、外形図 |
|
|
|
| 面加熱を圧倒的低価格で実現 |
|

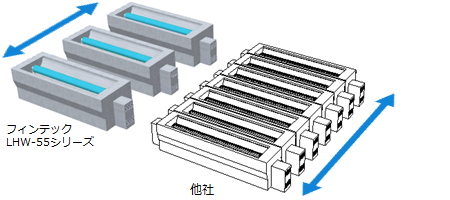

基板全体を予備加熱したい、ライン型のヒーターを多連で配置する方法がありますが、当社ではLHW-55、LHW-65ではミラー長280mmで、200V
5kWという他社にはない高容量のモデルを標準でラインナップしています。
ご要求される加熱能力次第ですが、比較的低温度の加熱であれば設置の工夫により使用台数を圧倒的に削減し、コストダウンも大幅にできる可能性があります。
例えば、250×330mmのエリアを予備加熱する場合、当社LHW-55（ミラー幅55mm）、1台で実現できます。
搭載した装置メーカーさんもご紹介できますのでご相談下さい。

製品情報はラインヒーターのページへ
|
※実際の加熱に必要な台数は加熱条件により検討する必要があります。 |
|
|
| |
|
|
|
|
|
|
|
|
|
