ランプヒーターにより非接触で任意エリア、面領域の加熱を実現

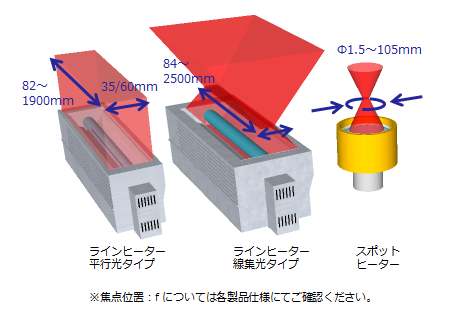

■ランプヒーター、照射イメージ

ランプヒーターはハロゲンランプの後方に配置された楕円鏡により、集光または平行光を作り出します。


ラインヒーターの
光軸イメージ

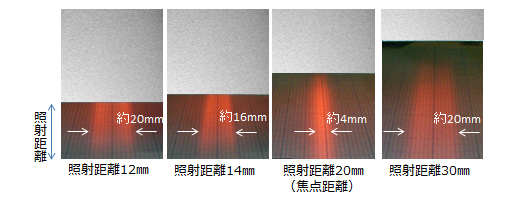

加熱能力が許せば、加熱対象を焦点位置からずらし、幅を持たせた加熱も可能になります。




形式：LHW-30/f20/220V-500W（ライン集光タイプ）30V（約13.5％電圧）で点灯した状態。




■対象加熱エリア別対応製品例
加熱エリア大きさ 品名 外観 （シリーズ）形式 構成
Φ100mm  スポットヒーター  HSH-160 1台
280×30mm ラインヒーター  LHW-35 1台
280×100mm 併設3台
1000×50mm   LHW-60
平行光		 1台
280×280mm  LHW-35
平行光		 8台
LHW-55
線集光		 ２~3台
500×500mm
以上		 パネルヒーター 特注 1基


高出力、線集光で面加熱を圧倒的低価格で実現

LHW-55、LHW-65ではミラー長280mmで、200V 5kWという他社にはない高容量のモデルを標準でラインナップしています。

要求される加熱能力次第で、比較的低温度の加熱であれば設置の工夫により使用台数を圧倒的に削減し、コストダウンも大幅にできる可能性があります。

高出力タイプのため、ランプへの負荷が減ることで長寿命も期待できます。


例えば、250×250mmのエリアを加熱する場合、当社LHW-55（ミラー幅55mm）、LHW-65（65mm）、3台で実現できます。




※実際の加熱に必要な台数は加熱条件により検討する必要があります。


・下記特性は1台で基板を加熱した事例です。



ラインヒーター
・LHW-55/60シリーズ

製品情報はラインヒーター
のページへ




・具体的事例で相談したい
・実際の事例を聞いてみたい

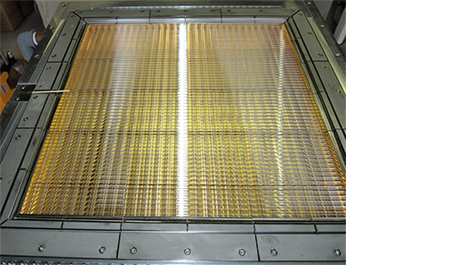

広いエリアの加熱は特注パネルヒーターでも対応します。

価格的を優先する場合、まずは標準品での実現することをお薦めしますが、面内の均一性などを求められる場合、特注にてパネルヒーターの対応も可能です。

特注の場合にも従来採用されていた他社製に対し、大幅なコストダウンができた、試作用に1基から対応できるメーカーを探していた、などご評価いただいています。
