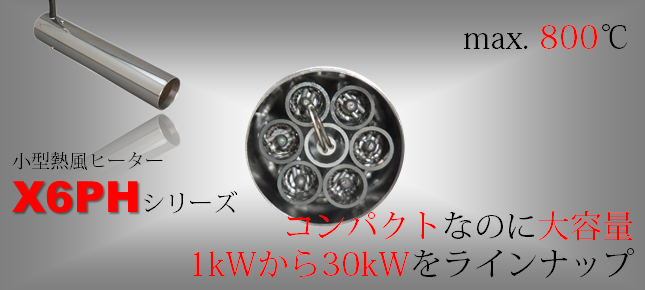

小型熱風ヒーター　大容量コンパクトモデル　X6PHシリーズ

特徴 形式一覧 特性図外形図 使用上の注意　　 　　

■ 特徴

概要







・小型熱風ヒーターとは

小型熱風ヒーターとは、Fe-Cr-Al系電熱線からなる高密度花巻発熱体を石英管の中に配置し、その中にエアーを通して加熱する構造の熱風ヒーターです。
熱風機、熱風発生器、ノンフレーム（無炎）トーチなどとも呼ばれます。

X6PHシリーズはヒーター6本を金属管内部で並列接続した構成です。



高効率、ハイパワー　max 800℃


加熱状態の
ホットエアーヒーター
（標準モデル）
常温〜800℃の任意の温度の熱風を安定して吹き出し、スポット加熱を安全にクリーンに実現します。

・推奨エアー流量と耐圧
形式例 流量［L/min］  エアー耐圧
［MPa］
10X6PH 30 〜 900 0.3
15X6PH 40 〜 1300 0.4
18X6PH 50 〜 1800 0.4
10X30PH 120 〜 4000 0.9

コンパクトサイズで、充実のラインナップ

1kwから最大30kwまでコンパクトでありながら、大容量のラインナップです。

形式  外径［mm］ 全長［mm］  容量［W］
10X6PH 38 97/100/137/193 1.2/2.5k
15X6PH 50 215/275/330   5/6/9/12k
18X6PH 60.5 300/415  12/24k
30X6PH 101.6 350/460  18/30k


特注品、試作品対応

特殊品対応、カスタマイズにも対応します。
特殊ノズル、高効率で超小型サイズなど豊富な実績があります。



※ カスタマイズ事例につきましてはこちらでご確認ください。



・用途事例




   自動車部品、金属加工


      加硫加工前    塗装ロボット    焼きかしめ
  成形部品の
バリ取り		   加硫加工前     塗装ロボット    焼きかしめ

  プラスチック加工

   食品・薬品・化粧品

   その他
  成型バリ取り    フィルム熱収縮    焼き色付け     ガス加熱
  成型バリ取り   フィルム
熱収縮		   焼き色付け    シュリンク
トンネル		   ガス加熱

更に詳しい情報はアプリケーション事例へ
・設置例

当社、専用コントローラによる接続例です。
・FCMシリーズ




・AHC-2シリーズ





※専用コントローラにつきましてはこちらをご覧ください。


・気体別使用可否

気体の種類 使用 備　考

空気、酸素

オイルミスト、水などを多少に含まないこと。

窒素、
アルゴン

不活性ガスは全て使用可能です。但し、空気での使用に比べ、寿命は短くなる傾向にあります。

水素

600℃以上で空気中に出た時点で発火します。

水蒸気

発熱体に水滴が付着すると漏電、断線します。

都市ガス、
ＬＰＧ

熱分解し、発熱体に炭素が付着します。


※あくまでも使用時の参考としてください。各気体での使用を保証するものではありません。



TOP


■ 形式一覧

金属管全長
[mm]		 外径
[mm]		 接続口仕様概要 定格電圧
[V] 		 定格電力
［W］ 		 形式
75 38  エアー入口 R1/8、
吹出口 ノズルR1/4 		  100/200/220 1.2 SAH□V-1.2kW/10X6PH/(R1./8-R1/4)/L75
75  100/200/220 2.5 SAHD□V-2.5kW/10X6PH/(R1./8-R1/4)/L75
137 別途、指定 200/220/400/440(単/三) 5 SAHD□V-5kW/10X6PH
215   50  200/220/400/440(単相)
200/220/346/380/400/440(三相) 		 6 SAH□V-6kW/15X6PH/L215/M48F-M48F
12 SAHD□V-12kW/15X6PH/L215/M48F-M48F
275 9 SAHD□V-9kW/15X6PH/L275/M48F-M48F
12 SAHD□V-12kW/15X6PH/L275/M48F-M48F
300  60.5  200/220/400/440(単/三)    12 SAH□V-12kW/18X6PH/M58F-M58F
24 SAHD□V-24kW/18X6PH/M58F-M58F
350 101.6 200/220/400/440(単相)
200/220/346/380/400/440(三相) 		 18 SAH□V-18kW/30X6PH/L350/M98F-M98F
460  30 SAH□V-30kW/30X6PH/L460/M98F-M98F

※末番にエア−入口、吹出口仕様などのオプション仕様が付記されます。
※※ 高温仕様でも長寿命が期待できる機種の製作も可能です。またその他組み合わせによって製作できる機種もございます。
別途、お問い合わせください。


専用コントローラ（駆動用SSR/SCR内蔵）
形式 AHC FCL  FCN   FCH  FCM
 外観
仕様概要 温度制御  手動出力、流量設定 温度制御
手動流量設定		 温度制御、手動流量設定
電磁弁による流量ON/OFF		 温度制御、流量制御
電磁弁による
流量ON/OFF
最大電流  10Ａ 5/10A   10/20A
定格電圧 AC100〜240V  AC100/200V AC100〜240V

※専用コントローラは予め任意のメーカーの温度調節器が搭載されています。
お客様にてご用意される温度調節器でも制御は可能です。


TOP

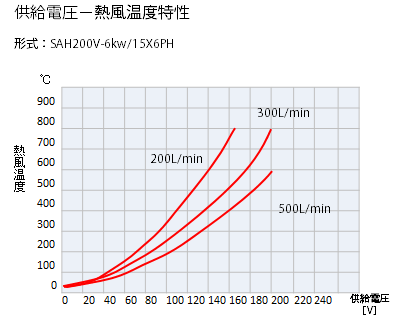

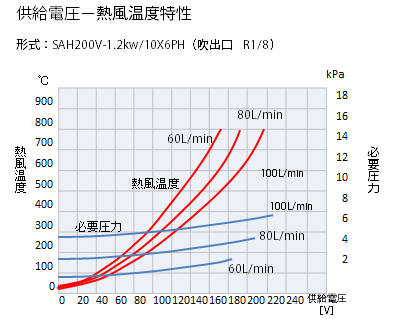

■ 特性図（代表形式））








TOP

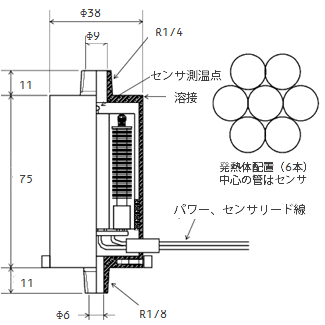

■ 外形図（代表形式）

・10X6PHシリーズ






※その他製品につきましてはお問い合わせください。


TOP


■ 使用上の注意


・加熱部及び保護管は高温となりますので可燃物を置いたり、近づけたりしないでください。（火災の原因）
・爆発の危険がありますのでヒーター内を流す気体に天然ガス、都市ガス、プロパンガスや水素は使用しないでください。
（爆発・火災の原因）
・発熱体部及び金属管は高温となりますので直接素手で触れないよう取付け、取扱には十分ご注意ください。（火傷の原因）
・ヒーターの結線や取付け、取外しは必ず電源の供給元を切った状態で行ってください。（感電の原因）
・電源端子等の充電部には触らないでください。（感電の原因）
・本製品は屋内専用で、屋外では使用しないでください。（漏電・感電・火災の原因）
・ヒーター取付け部装置外観近傍に のマークをヒーター取付け位置近傍に のマークを表示してください。
どちらもマーク下地は黄色、枠・マークは黒色の表示でお願いします。
・ヒーターを取付ける際には、ヒーターが組込まれる装置を必ずアースを取ってください。（感電の原因）
・使用後（電源ＯＦＦ）もしばらくの間、ヒーター本体は蓄熱されていますので十分ヒーターを冷却してから取付け・取り外し作業を行ってください。（火傷の原因）
・接続するエアー供給用ホースは、ベース部の温度が100℃以上に達する場合には耐熱用ホース管を使用してください。
・ヒーター内部に異物が入らないようにしてください。（火災・故障の原因）
・ヒーター吹出口をふさぐことのない状態で使用してください。（火災の原因）
・高温の熱風は無色透明で肉眼では見る事は出来ません。
・本ヒーターは温度、電圧、流量等本書に指示された範囲でご使用ください。（火災・故障の原因となります。）
・本ヒーターは機械部品として設計されたものであり、必ず機械内部に取付けてご使用ください。
・起動時は必ず先にエアーを流してから電源をＯＮにしてください。
・停止時は必ず先に電源をＯＦＦ、ヒーター温度が50℃以下まで下がったことを確認してから、エアーを止めてください。
（エアーの無い状態でヒーターに通電すると、ヒーターが断線します。）
・ヒーター使用中にヒーターに衝撃を与えないでください。断線する恐れがあります。
・高温で使用する場合、仕様書に記載された最低エアー流量に従って使用してください。
・電源側に必ずヒューズ、又はブレーカーをいれてください。
・端子ネジは、緩み・抜けの無いよう確実に接続してください。（締め付けが不完全だと感電、火災の恐れがあります。）
・下記の環境条件にて使用してください。
　周囲の雰囲温度 0〜60℃
　周囲の雰囲湿度 10〜80％
供給エアー圧力は0.6MPa 以下（ノズルタイプにより0.2MPa 以下のものもあり。）


掲載されているアプリケーション・用途事例はあくまでも参考事例となっております。
実際には製品仕様、安全性の確認、実機評価などにて使用をご判断ください。
本製品は産業用途向けの製品です。一般消費者が直接設置・施工・使用する用途には利用しないでください。
また、未記載の条件や環境での使用、及び原子力関連設備、医療機器、鉄道、航空、車両機器、娯楽設備、生命・身体や財産に影響を与える機械・装置、これらに準ずる高度な信頼性、安全性が必要な機械・装置などでご使用される場合、詳細仕様、使用上の注意事項などをご確認いただきご使用ください。
当社製品が万が一、故障、不適合事象が生じた場合、お客様の機械・装置において、フェールセーフ設計、その他保護・安全回路の設計 および 設置をお客様の責任で実施することにより、信頼性・安全性の確保をお願いいたします。
