■ 概要

ホットエアーヒーター（小型熱風ヒーター）専用のコントローラです。 必要機能に応じて２機種をラインナップしています。 温度制御のみのコントローラ（ＡＨＣ−２）の他、いわゆる熱量制御（流量 X 温度）をデジタル設定できるタイプ（ＡＨＣ−Ｍ２）もご用意しています。 ヒーターと本コントローラを接続して、すぐにご使用いただけます。

・用途事例

電子部品                                     はんだ付け 予備加熱    ケバ取り   巻線熱融着、 はんだ付   ウェハ乾燥   スポット リフロー                                      ハーネス 熱収縮   実装基板 リワーク   リワーク 予備加熱       自動車部品、金属加工                          焼きかしめ   加硫加工前     塗装ロボット     プラスチック加工   食品       その他                          成型バリ取り   フィルム 熱収縮   印字乾燥   焼き色付け    ガス加熱

更に詳しい情報はアプリケーション事例へ

・設置例

当社、小型熱風ヒーターとの接続例です。

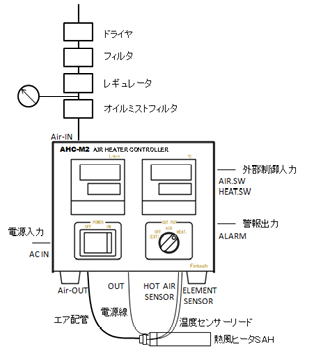

	・AHC-M2シリーズ

	・AHC-2シリーズ

※小型熱風ヒーターにつきましてはこちらをご覧ください。

・組み合わせ小型熱風ヒーター、気体別使用可否

気体の種類	使用	備　考
空気、酸素		オイルミスト、水などを多少に含まないこと。
窒素、 アルゴン		不活性ガスは全て使用可能です。但し、空気での使用に比べ、寿命は短くなる傾向にあります。
水素		600℃以上で空気中に出た時点で発火します。
水蒸気		発熱体に水滴が付着すると漏電、断線します。
都市ガス、 ＬＰＧ		熱分解し、発熱体に炭素が付着します。

※あくまでも使用時の参考としてください。各気体での使用を保証するものではありません。

■ 形式一覧（セレクションガイド）

専用コントローラ

外観	概要	主な仕様	形式
	温調計組込み、時間比例PID制御、SSR内蔵 流量調整機能なし	電源電圧AC100〜240v、最大電流10A オプション：断線検出	AHC-2
	温調計組込み、時間比例PID制御、SSR内蔵 流量制御用マスフローコントローラ組み込み	電源電圧AC100〜240v、最大電流10A オプション：断線検出  流量設定 0.5〜20L/min	AHC-M2

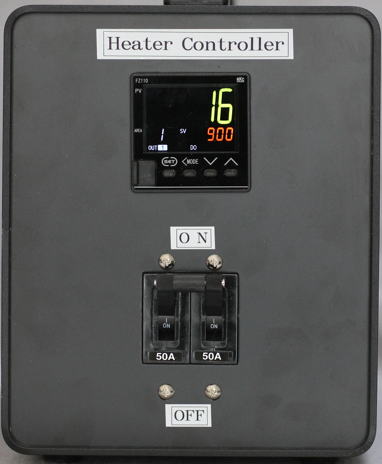

	温調計組込み、時間比例PID制御、SSR内蔵 流量調整機能なし	電源電圧AC100〜200v、最大電流35A オプション：断線検出	AHC-6

専用コントローラ仕様比較

形式	AHC-2	AHC-M2	FCL	FCN	FCM
電源電圧	AC100〜240V 50/60Hz		AC100/200V 50/60Hz	AC100〜240V 50/60Hz
出力電圧	入力電圧 0〜98%
温度調節計	◯		×	◯
手動出力電圧調整	−		◯	×
出力制御方式	時間比例制御		位相制御	時間比例制御
出力電流	10A		5/10A	10/20A
エアー流量設定方式	−	マスフロー コントローラ	フロート式		マスフロー コントローラ
エアー流量範囲	−	0.5〜20L/min	1〜10L/min、5〜50L/min、10〜100L/min
エアー電磁弁	−				◯
エアーレギュレータ	−				◯
エアー圧監視	−				◯
外部信号制御	−	◯	−	◯
アラーム出力	◯		−	◯
オプション	断線検出		−	断線検出

※コントローラがフリー電源の場合にも、接続する小型熱風ヒーターは実際の電源電圧に対応した定格電圧の機種としてください。

組み合わせ小型熱風ヒーター

形式	SAH-4M SAH-6M	SAH-10S SAH-15S	SAH-18 SAH-29	10X6PH 15X6PH 25X6PH	CLH
外観
タイプ	超小型	標準	大容量	大容量 コンパクト	クリーン
外径［mm］	4/8	13/19	18/29	38〜101.6	13〜140
加熱温度	〜800℃	〜900℃	〜800℃		〜600℃
定格電圧	AC100/200V（AC100Vのみ：4M）			AC100〜440V	AC100/200V
定格電力	50〜150W 100〜200W	100〜800W 500〜1kW	1k〜3kW 3k〜6kW	1k〜30kW	100〜12kW

※ノズルのカスタマイズの対応事例、ご相談はこちらへどうぞ。
※定格電圧は120V、220V、240V対応品もございます。また２４Ｖ等の低電圧対応も可能です。詳細につきましてはお問い合わせください。

TOP

■ 特性図（代表形式）

■ 外形図（代表形式）

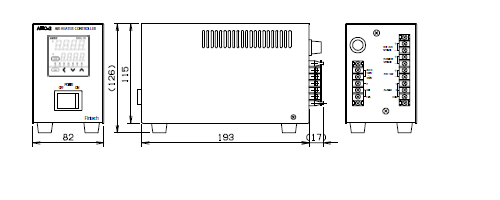

・AHC-2

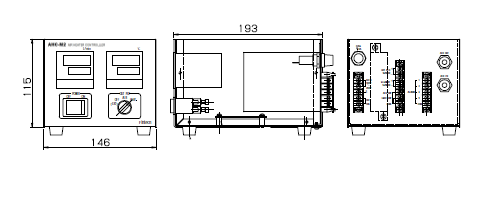

・AHC-M2

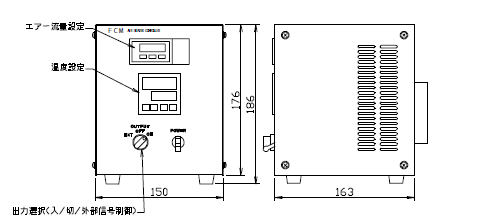

		・FCMシリーズ

※その他コントローラにつきましてはお問い合わせください。
