超微細孔式ナノバブル発生装置【AZ-NB10】

特  長
当製品は多孔質カーボンセラミックスを使い、多孔質の界面から液体内に気体を送り出し、
50μm以下の泡を安定的に大量に発生させます。
このサイズの泡は、自らの表面張力により、まもなく自己圧壊してナノサイズ(50〜300nm)
に縮小します
  • 方式的に、確実に泡を発生させることができますので、泡の量が多く安定した効果が得られます。
  • コンパクトサイズで確実に泡を発生させます。
  •  大型化も容易です。面積を増やすことで簡単に対応できます。
  • 本体及び構成機器が安価 ⇒ イニシャルコストが抑えられます。
  • ナノバブル発生時の電力消費量が少ない。⇒ ランニングコストが安価です。
  • 様々な液体にさまざまな気体を入れられます。
  •  これまでには考えられなかった様々な用途での展開が可能です。
  •  例えばアルゴンガスや窒素や水素などの泡も発生させることができます。他方式では困難なことができます。
  •  液体としては、極端な例としては溶融した金属にも泡を入れることができます。(耐熱型のモデルがございます)

■ 泡の発生機構

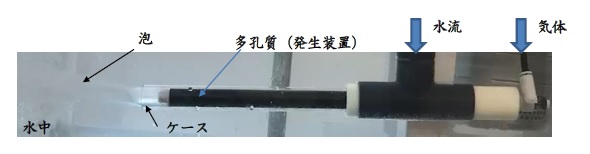

構 成


泡の発生状況



 ※ 泡が小さいので白濁しません。白濁するような肉眼で見えるものはサイズが大きく、ナノサイズにはなりません

■ 性 能

泡の発生量

  • 平均粒径 : 84.7nm
  • バブル数 : 3.19×109 個/ml
           (英国Malvern社 測定 超純水にて)

■ 用 途 ・ 効 果

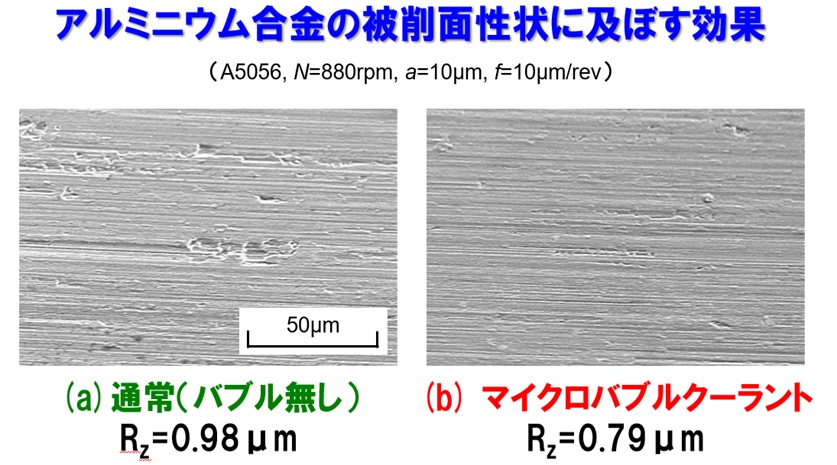

  • 切削加工時の被削面性状の改善
     (むしれの採用着の防止、加工状態の安定化)
    ⇒ 加工品質の向上
  • 研磨加工時の砥石の寿命の改善、負荷(法線抵抗)の低減
    ⇒ 工具の長寿命化およびタクトタイム短縮による
        コストダウン

  • タクトタイムの短縮
    ・某歯車製造会社様 ホブの加工条件を上げてタクトタイムを短縮した例
部品 現加工条件 加工時間 新加工条件 加工時間 短縮率
A 170× 50/30 × 5S-2 20’10” 170× 70/60 × 5S-2 12’30” 48%
B 190× 35/14 × 3S-1S 8’10” 190× 50/30 × 3S-1S 4’30” 45%
C 180× 50/35 × 3S-1 4’48” 180× 80/70 × 3S-1 2’13” 44%
D 180× 30/21 × 3S-1 7’43” 180× 60/45 × 3S-1 3’55” 49%

■ その他の効果

某歯車製造会社様では、タクトタイムを短縮したうえで、以下のような副次的な効果も認められております

  • 現場作業員のモチベーションアップ
    ・効果が数値で出てくるので担当作業員の改善する気持ちが高まった。
    ・設置してすぐにクーラントの色が綺麗になったことに驚いた。
  • クーラントからの異臭の減少

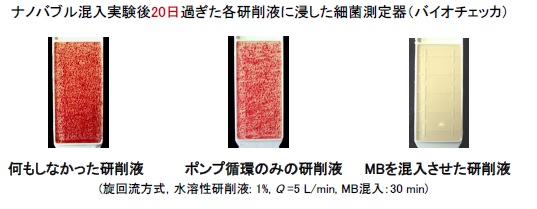

    ・別の機関による以下のような実験により、水溶性加工液中の細菌の死滅効果が認められております。

■ ご検討中のお客様へのご支援

当社では下記のようなご支援をさせて頂いております。

  • 設置場所のご提案
    ・現場を拝見し、適切な設置場所をご提案致します。
  • サンプルのお貸出し
    ・以下のサンプルをご用意しております。
AZ-NB10本体 流量計 クーラントポンプ
 ナノバブル(超微細気泡)・装置設計製作 株式会社 安斉管鉄 MSC事業部
